Reflex Sight Glass Weld Pad Level Gauge “IWAKO”

Posted on by admin

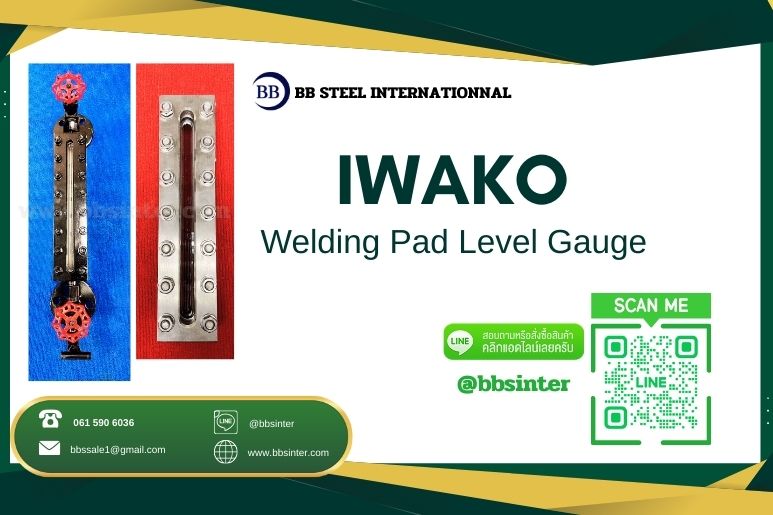

reflex sight glass weld pad level gauge

Reflex Sight Glass Weld Pad Level Gauge “IWAKO”

Reflex Sight Glass Weld Pad Level Gauge “IWAKO” คือ เกจวัดระดับของเหลวแบบมองเห็นโดยตรง ที่ออกแบบสำหรับติดตั้งกับผนังถังแรงดันผ่านการเชื่อมเสริมแผ่น Pad (Reinforcement Pad) เพื่อคงความแข็งแรงของโครงสร้างบริเวณจุดเจาะ. อุปกรณ์รุ่นนี้เหมาะสำหรับระบบที่ต้องการทั้งความถูกต้องของระดับของเหลว และความมั่นคงของขอบเขตแรงดัน (Pressure Boundary Integrity).



Weld Pad Reflex Level Gauge คุณสมบัติ

  • โครงสร้างติดตั้งแบบ Weld Pad Reinforced รองรับงานถังแรงดัน

  • ใช้กระจกแบบ Reflex Glass ให้ความคมชัดของแนวระดับสูง

  • ตัวเรือนรองรับวัสดุ Stainless Steel หรือ Carbon Steel

  • รองรับการออกแบบตาม Design Pressure และ Design Temperature ของระบบ

  • มีวาล์วแยกบน–ล่าง เพื่อความปลอดภัยในการบำรุงรักษา

  • สามารถกำหนดความยาวช่วงมองเห็น (Visible Length) ตามระยะหัว–ท้ายหัวฉีดของถัง.



Weld Pad Reflex Level Gauge หลักการทำงาน

ระบบทำงานตามหลัก สมดุลความดันสถิต (Hydrostatic Balance)

  1. จุดต่อด้านบนเชื่อมกับโซนไอ (Vapor Space)

  2. จุดต่อด้านล่างเชื่อมกับโซนของเหลว (Liquid Zone)

  3. เมื่อเปิดวาล์ว ความดันภายในเกจจะเท่ากับความดันภายในถัง

  4. ระดับของเหลวในห้องกระจกจะอยู่ในระดับเดียวกับของเหลวจริงในถัง

กลไกของกระจก Reflex

ผิวด้านในของกระจกถูกออกแบบเป็นร่องปริซึม เมื่อแสงตกกระทบ:

  • บริเวณที่เป็นไอ จะสะท้อนแสงกลับมาก

  • บริเวณที่เป็นของเหลว จะหักเหแสง

ผลลัพธ์คือเกิดความต่างของแสง–เงา ทำให้แนวระดับเห็นชัดเจนโดยไม่ต้องใช้ระบบไฟฟ้า.

Weld Pad Reflex Level Gauge ส่วนประกอบสำคัญ

  1. Reinforcement Pad (Weld Pad)
    แผ่นเสริมที่เชื่อมรอบบริเวณเจาะผนังถัง เพื่อชดเชยพื้นที่รับแรงที่สูญเสียไป

  2. Nozzle Connection
    คอท่อที่เชื่อมต่อกับผนังถัง ทำหน้าที่เป็นทางผ่านของของเหลวเข้าสู่ห้องเกจ

  3. Gauge Body / Frame
    โครงยึดกระจกและแผ่นประกบ รองรับแรงดันผ่านระบบ Bolt Compression

  4. Reflex Glass Plate
    กระจกแบบมีร่องสะท้อนแสง ให้ภาพระดับคมชัด

  5. Cover Plate & Bolting System
    ระบบสลักเกลียวหลายจุด เพื่อกระจายแรงกดสม่ำเสมอบนผิวกระจก

  6. Isolation Valves (Top & Bottom)
    ใช้ปิดแยกระบบเมื่อทำการตรวจสอบหรือเปลี่ยนกระจก

  7. Drain / Blowdown Valve
    สำหรับระบายตะกอนหรือทดสอบการไหล.





การใช้งาน

Weld Pad Reflex Level Gauge “IWAKO” เหมาะสำหรับ:

  • ถังแรงดันในกระบวนการผลิต

  • หม้อไอน้ำและระบบไอน้ำ

  • ถังเก็บสารเคมี

  • ระบบที่มีอุณหภูมิหรือแรงดันระดับอุตสาหกรรม

  • งานที่ต้องการการตรวจสอบระดับแบบหน้างาน (Local Indication)

การเลือกใช้งานควรพิจารณา:

  • ความดันออกแบบของถัง

  • อุณหภูมิสูงสุด

  • คุณสมบัติการกัดกร่อนของของไหล

  • ระยะที่ต้องการแสดงระดับ

  • วัสดุของผนังถังเดิม

หากต้องการสั่งผลิตหรือขอใบเสนอราคา กรุณาส่งข้อมูลทางวิศวกรรม ได้แก่

  • Design Pressure

  • Design Temperature

  • Fluid Type

  • Required Visible Length

  • Connection Standard

  • Material Requirement

ทีมงานจะตรวจสอบความเหมาะสมของโครงสร้างและเสนอรุ่นที่สอดคล้องกับสภาพการใช้งานจริงของคุณ.
