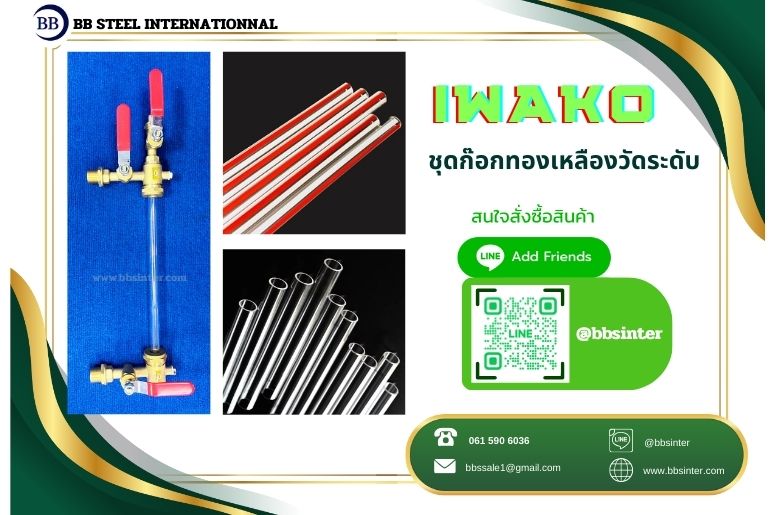

Brass Gauge Cock Tube sight Glass “IWAKO”



Brass Gauge Cock Tube sight Glass หลอดแก้ววัดระดับพร้อมก๊อกวาล์วทองเหลืองแบบด้ามโยก  คือเครื่องวัดระดับที่ให้ “การอ่านแบบมองเห็นโดยตรง” ผ่านหลอดแก้ว โดยเชื่อมต่อกับภาชนะ เช่น ถัง คอลัมน์ หรือท่อ ผ่านวาล์วบนและวาล์วล่าง เพื่อให้ระดับในหลอดแก้วสื่อสารกับระดับจริงของของเหลวในภาชนะ สิ่งที่ทำให้อุปกรณ์ชนิดนี้ถูกใช้งานในระบบอุตสาหกรรมคือมันให้ “ภาพระดับจริง” ที่สัมพันธ์กับสถานะของระบบ ณ เวลานั้น โดยไม่ผ่านการแปลงสัญญาณ.

โครงสร้างของหลอดแก้ววัดระดับพร้อมก๊อกวาล์วทองเหลืองแบบด้ามโยก

ชุด “หลอดแก้ววัดระดับพร้อมก๊อกวาล์วทองเหลืองแบบด้ามโยก” ประกอบด้วยองค์ประกอบหลักที่มีเหตุผลเชิงหน้าที่ชัดเจน

หลอดแก้ว (Glass Tube) เป็นห้องแสดงระดับโดยตรง หน้าที่คือทำให้ระดับมองเห็นได้ ไม่ได้ถูกออกแบบให้ทำงานแบบถังหรือเป็นที่กักเก็บ แต่เป็นคอลัมน์แสดงระดับที่ต้องพึ่งพาการสื่อสารกับภาชนะจริง

วาล์วบนและวาล์วล่าง (Upper/Lower Valves) เป็นจุดคุมทางไหลเข้า–ออกของหลอดแก้ว และเป็นกลไก isolation ที่ปลายบน–ล่างของชุด การมีวาล์วสองตำแหน่งสร้างตรรกะสำคัญ 3 เรื่องในงานระบบ:

1. ปิดแยกหลอดเมื่อแตกหรือรั่ว เพื่อลดการรั่วไหลออกสู่ภายนอก

2. ปิดเพื่อซ่อมหรือเปลี่ยนหลอด โดยไม่ต้องหยุดทั้งระบบ (ขึ้นกับการออกแบบระบบ)

3. ใช้วาล์วเพื่อคุมอัตราการเติมเข้าหลอด ลดโอกาสเกิด pressure/flow shock ที่ทำให้หลอดหรือซีลเสียหาย

วาล์วทองเหลืองแบบด้ามโยก (Brass Lever / Quarter-turn Stop Valve) หมายถึงวาล์วปิด–เปิดเร็วแบบ quarter-turn/lever-actuated ทำหน้าที่เป็น isolation โดยเน้น “การตัดต่อเร็ว” ซึ่งสัมพันธ์กับการจัดการเหตุฉุกเฉิน แต่ความเร็วของการเปิด–ปิดก็เป็นเงื่อนไขที่ต้องควบคุม เพราะเกี่ยวข้องโดยตรงกับแรงกระแทกในระบบ.

หลักการติดตั้งหลอดแก้ววัดระดับพร้อมก๊อกวาล์วทองเหลืองแบบด้ามโยก

การติดตั้ง Sight Glass Level Gauge แบบหลอดแก้วให้ทำงานได้จริง ต้องเริ่มจากเงื่อนไขว่าระดับในหลอดต้อง “สื่อสาร” กับระดับในภาชนะ จุดติดตั้งจึงต้องทำให้เกิดเส้นทางบน–ล่างที่เชื่อมกับภาชนะเดียวกัน และไม่สร้างข้อจำกัดที่ทำให้การสื่อสารผิดเพี้ยน.

เงื่อนไขที่กำหนดตำแหน่งเชิงระบบมีดังนี้

• จุดต่อด้านล่างต้องอยู่ในโซนของเหลว (liquid zone) เพื่อให้คอลัมน์หลอดรับแรงดันสถิตจากของเหลวจริง

• จุดต่อด้านบนต้องอยู่ในโซนก๊าซ/ไอ หรืออย่างน้อยอยู่เหนือระดับสูงสุดที่ต้องการอ่าน เพื่อให้สมดุลกับก๊าซด้านบน

• ระยะและการจัดแนวต้องให้หลอดตั้งตรง หรืออย่างน้อยต้องไม่สร้าง pocket ที่ดักฟองหรือดักตะกอนจนค้าง

• ต้องมีพื้นที่ให้มองอ่านค่า และมีพื้นที่เข้าซ่อมได้จริง (maintenance envelope) เพราะวาล์วบน–ล่างถูกออกแบบมาเพื่อให้ isolation และ service ทำได้ในหน้างาน ไม่ใช่แค่ในแบบ.

ตรรกะการใช้งานของ Sight Glass แบบหลอดแก้วตั้งอยู่บนหลัก Communicating vessels / hydrostatic balance เมื่อจุดต่อ “บน” และ “ล่าง” เชื่อมกับภาชนะเดียวกัน ระดับในหลอดจะปรับจนสมดุลกับภาชนะ เพราะที่ระดับเดียวกันของของเหลวเดียวกัน ความดันสถิตเท่ากัน โดยสามารถอธิบายด้วยสมการ
P = P_gas + ρgh
เมื่อก๊าซ/ไอเหนือของเหลวเป็นตัวเดียวกัน (ต่อถึงกัน) และจุดต่อไม่อุดตัน ระดับในหลอดจะเท่ากับระดับในถัง

ดังนั้นความเข้ากันได้ของระบบจึงไม่ใช่แค่ “ต่อเข้าถังได้” แต่ขึ้นกับว่าเงื่อนไขสมดุลนี้ถูกทำให้เกิดได้ตลอดเวลาหรือไม่ เงื่อนไขที่กระทบความเข้ากันได้ตามข้อมูลที่มี ได้แก่

• ของเหลวมีฟอง สองเฟส หรือเดือดในคอลัมน์ → ระดับแกว่งและอ่านไม่เสถียร

• ของเหลวมีความหนืดสูง → การตอบสนองของระดับช้า จนคนมองคิดว่าระดับนิ่งทั้งที่ในถังเปลี่ยน

• ช่องทางบน/ล่างอุดตันบางส่วน → หลอดไม่สื่อสารกับถัง → ระดับค้างหรือเพี้ยน

• ระบบที่มี pressure surge บ่อย เช่นการปิด–เปิดเร็วหรือปั๊มหยุดฉับพลัน → ต้องมีการลด shock และควบคุมการเปิด เพราะ surge เป็นตัวเร่งให้หลอดและซีลเสียหาย.



การบำรุงรักษาและการตรวจสอบหลอดแก้ววัดระดับพร้อมก๊อกวาล์วทองเหลืองแบบด้ามโยก

การบำรุงรักษาของ Sight Glass แบบหลอดแก้วในกรอบข้อมูลนี้ผูกกับ 2 เป้าหมาย คือ “รักษาความสามารถในการสื่อสารของระดับ” และ “ลดความเสี่ยงการเสียหายของหลอด/ซีล”

• การปิดวาล์วบน–ล่างเพื่อแยกหลอดเมื่อแตกหรือรั่ว เป็นมาตรการลดการรั่วไหลออกสู่ภายนอก และเป็นเงื่อนไขพื้นฐานที่ทำให้ซ่อม/ล้างทำได้

• การซ่อมหรือเปลี่ยนหลอดโดยไม่ต้องหยุดทั้งระบบ “ขึ้นกับการออกแบบระบบ” จึงต้องประเมินให้สอดคล้องกับการออกแบบหน้างาน

• การตรวจสอบความถูกต้องของการอ่าน ต้องระวัง failure mode ที่ทำให้ระดับ “ค้าง/เพี้ยน” จากการอุดตันบางส่วน รวมถึงอาการระดับแกว่งจากฟอง/สองเฟส/เดือด และอาการตอบสนองช้าจากความหนืดสูง.

หลักเกณฑ์ในการพิจารณา ต้องคำนึงถึงอะไรบ้าง?

1. Fluid: ชนิดของเหลว + ความหนืด + แนวโน้มเกิดคราบ/ตะกอน/ผลึก + มีฟองไหม

2. Operating pressure / design pressure: รวม transient/surge ถ้ามี

3. Operating temperature / design temperature: รวมการเปลี่ยนแปลงเร็ว (startup/shutdown)

4. Phase: ของเหลวเดี่ยวหรือมีสองเฟส/เดือด/ flashing

5. Installation: ตำแหน่งต่อบน–ล่าง, ระยะ reading range ที่ต้องการ, พื้นที่เข้าซ่อม

6. Safety consequence: ถ้าแตก/รั่ว จะกระทบอะไร (คน/อุปกรณ์/สิ่งแวดล้อม).
