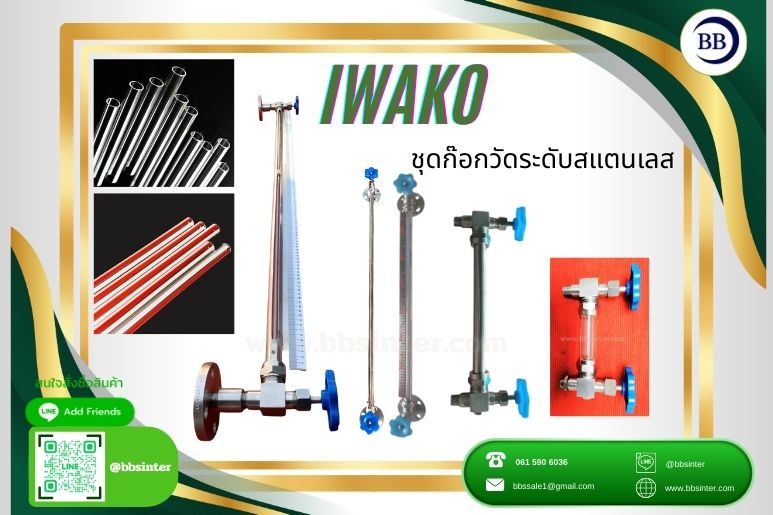

Stainless Steel Level Gauge Valve “IWAKO”

Stainless Steel Level Gauge Valve คือ วาล์วแยก (Isolation Valve) ที่ติดตั้งบนจุดต่อวัดระดับ (Level Tapping Point) ของถังหรือภาชนะ เพื่อควบคุมการเชื่อมต่อระหว่างของเหลวในระบบกับอุปกรณ์แสดงระดับ เช่น Tube Sight Glass

วาล์วชนิดนี้ไม่ใช่อุปกรณ์วัดค่าแบบให้ตัวเลข แต่เป็นอุปกรณ์ควบคุม “การเชื่อมต่อ” ของจุดวัดระดับ ซึ่งมีผลโดยตรงต่อความถูกต้อง ความปลอดภัย และการบำรุงรักษาของระบบ.

Stainless Steel Level Gauge Valve with Sight Glass คือ “ชุดดูระดับแบบมองเห็นโดยตรง” ที่ประกอบด้วย:

• Sight Glass / Glass Tube (หลอดแก้วแสดงระดับ)

• Level Gauge Valves / Gauge Cock Valves (วาล์วบน–ล่างที่จุดต่อวัดระดับของถัง)

หน้าที่ของวาล์วในชุดนี้ไม่ใช่การ “วัดค่าเป็นตัวเลข” แต่เป็น วาล์วแยก (Isolation) และควบคุมการเชื่อมต่อ ระหว่างของเหลวในถังกับหลอดแก้ว เพื่อให้:

1. อ่านระดับได้เสถียร (เมื่อเปิดวาล์วถูกต้อง)

2. แยกหลอดแก้วออกจากถังได้เพื่อซ่อมบำรุง (ปิดวาล์วบน–ล่าง)

3. ใช้เป็นจุดระบาย/ไล่อากาศ/ตรวจการตันของ tapping ได้ (ในงานจริง)

เหตุ–ผล:
ถ้าวาล์วและจุดต่อคุมได้ → ระบบดูระดับใช้งานได้และซ่อมได้โดยไม่กระทบทั้งระบบ
ถ้าคุมไม่ได้ → เสี่ยงรั่ว, อ่านระดับผิด, ซ่อมยาก/ต้องหยุดระบบ.

ทำไมเลือก วาล์วก๊อกสแตนเลส สตีล?

ในงานอุตสาหกรรม Stainless Steel มักถูกเลือกเพราะ:

• ทนการกัดกร่อน เหมาะกับน้ำที่มีสภาพแวดล้อมกัดกร่อนหรือมีไอเคมี
• ความแข็งแรงเชิงกล รองรับงานถังแรงดัน/งานน้ำร้อน/thermal cycling ได้ดีกว่า
• เมื่อติดตั้งกับวาล์วแบบควบคุมการเปิดได้ละเอียด (เช่น handwheel) จะช่วยลด hydraulic shock ต่อหลอดแก้ว.

Gauge Cock Valve

ในชุด ชุดวัดระดับหลอดแก้วพร้อมวาล์วสแตนเลส สตีล จะมี :

-Gauge Cock Valve (วาล์วบน–ล่าง) เป็นหัวใจของการควบคุม

ใช้เพื่อ:

• เปิดให้ระดับในถังเข้าสู่หลอดแก้ว (อ่านระดับ)

• ปิดแยกหลอดแก้วจากถัง (ซ่อมบำรุง/เปลี่ยนหลอด)

• ใช้เป็นจุดตรวจสอบการตัน/ไล่อากาศ/ระบายในงานจริง

เหตุ–ผล:
ถ้าสามารถ isolate ได้จริง → ซ่อมบำรุงปลอดภัยและกระทบระบบน้อย
ถ้า isolate ไม่ได้/วาล์วทำงานไม่แน่นอน → เสี่ยงรั่วและเสี่ยงต่อการอ่านระดับผิด.

-Tube Sight Glass

• • หลอดแก้วใส (Clear Glass Tube)
  • Red Glass Tube Gauge (หลอดแก้วคาดแดง).

การใช้งานชุดวัดระดับหลอดแก้วพร้อมวาล์วสแตนเลส สตีล ร่วมกับอุปกรณ์เสริม :

1) Cover Plate

Cover Plate คือแผ่นครอบ/แผ่นบังบริเวณหลอดแก้ว

ใช้เมื่อ: หน้างานมีความเสี่ยงกระแทก/มีการเดินผ่าน/มีเครื่องมือกระทบ
เหตุ–ผล:

• ลดโอกาสหลอดแก้วโดนชนโดยตรง
• ลดความเสียหายจากแรงกระแทกที่เกิดจากกิจกรรมหน้างาน

ผลทางระบบ: ลดโอกาสหยุดงานจากการแตกเสียหายเชิงกล.

2) Jacketing

Jacketing คือการทำ “ปลอกหุ้ม/แจ็คเก็ต” รอบบริเวณชุดหลอดแก้ว เพื่อควบคุมอุณหภูมิหรือป้องกันผลจากสภาพแวดล้อม

ใช้เมื่อ: ระบบมีผลจากอุณหภูมิ เช่น ต้องรักษาสภาพของของเหลว/ลดผลกระทบจากอุณหภูมิภายนอก
เหตุ–ผล:

• ช่วยให้สภาวะของของเหลวในบริเวณการแสดงระดับ “ใกล้เคียง” กับสภาวะในถัง

• ลดปัญหาที่เกิดจากอุณหภูมิทำให้การไหลหรือการแสดงระดับผิดปกติในบางกรณี

ผลทางระบบ: เพิ่มความเสถียรด้านสภาวะการทำงานของจุดแสดงระดับ.

3) Protection Guards

Protection Guards คือโครง/การ์ดป้องกันหลอดแก้ว

ใช้เมื่อ: พื้นที่มีโอกาสชน กระแทก หรือมีวัตถุตกหล่น
เหตุ–ผล:

• ป้องกันแรงกระแทกไม่ให้ลงที่หลอดแก้วโดยตรง

• เพิ่มความปลอดภัยของผู้ปฏิบัติงานใกล้อุปกรณ์

ผลทางระบบ: ลดความเสี่ยงเชิงอุบัติเหตุและความเสียหายฉับพลัน.

4) Scale

Scale คือสเกลหรือแถบกำกับระดับบนแนวหลอดแก้ว

ใช้เมื่อ: ต้องการอ่านระดับให้ชัดเจน, ต้องมี reference ระดับต่ำ/กลาง/สูง, หรือใช้เป็นจุดตัดสินใจการเดินระบบ
เหตุ–ผล:

• ลดความคลาดเคลื่อนจากการ “กะด้วยสายตา”

• ทำให้การสื่อสารระหว่าง operator/maintenance ตรงกัน (อ่านระดับเป็นตำแหน่งเดียวกัน)

ผลทางระบบ: ลด human error ในการประเมินระดับ.

5) Flange Connection: JIS / ANSI / DIN

คือการเลือกมาตรฐานหน้าแปลนของการเชื่อมต่อเข้าถัง/ท่อให้ตรงกับมาตรฐานหน้างาน

ใช้เมื่อ: ระบบหน้างานกำหนดมาตรฐานหน้าแปลนไว้แล้ว
เหตุ–ผล:

• ลดงานดัดแปลงหน้างาน

• ลดความเสี่ยงการประกอบผิด/หน้าแปลนไม่เข้ากัน

• ทำให้การซ่อมและเปลี่ยนอะไหล่ในอนาคตง่ายขึ้น (มาตรฐานตรง)

ผลทางระบบ: ลดความเสี่ยงงานติดตั้งและลด downtime ตอนซ่อม.

กรุณาส่งข้อมูลต่อไปนี้เพื่อประเมินและจัดทำใบเสนอราคา:

• ประเภทของของเหลว (น้ำสะอาด / น้ำกระบวนการ / น้ำร้อน)

• ความดันใช้งาน

• อุณหภูมิใช้งาน

• ความสูงช่วงวัดระดับที่ต้องการ (Visible Length)

• รูปแบบการต่อ (เกลียว / หน้าแปลน – JIS / ANSI / DIN)

• ตำแหน่งติดตั้ง (ด้านข้างถัง / ถังแรงดัน / ถังยูทิลิตี้).
